La phase de bétonnage des pieux
Maîtrise Technique de la Phase de Bétonnage des Pieux Forés
Dans le domaine complexe du génie civil et des fondations profondes, la phase de bétonnage représente l'étape ultime et la plus critique de la réalisation d'un pieu. Alors que le forage prépare le terrain, c'est la qualité de la mise en œuvre du béton qui garantit la capacité portante et la durabilité de l'ouvrage sur le long terme. Une erreur lors de cette phase peut compromettre l'intégrité structurelle de tout un bâtiment ou d'un ouvrage d'art, entraînant des coûts de réparation astronomiques.
L'importance actuelle de ce sujet est renforcée par l'évolution des normes de construction (Eurocode 7) et l'utilisation de bétons de plus en plus techniques, tels que les bétons auto-plaçants (BAP) ou les bétons à haute performance. La gestion du tube plongeur, le contrôle de la pression hydrostatique et le recyclage des boues de forage sont autant de paramètres que l'ingénieur et le chef de chantier doivent maîtriser avec une précision chirurgicale.
La phase de bétonnage des pieux
La phase de bétonnage consiste à couler le béton du bas vers le à l’aide d’un tube
plongeur, ce tube est constitué d’éléments de longueurs différentes de 1,5
à 4 m et de diamètre qui peut atteindre jusqu’à 30 cm. La
partie femelle de chaque élément de tube est en haut, elle est bien nettoyée et
graissée pour faciliter l'emboîtement de la partie mâle du tube supérieur à
l’aide d’une languette, le rôle de languette est de solidariser les différents
tuyaux. En tête de forage l’utilisation d’un butoir (système de freinage) est
indispensable, parce qu’il permet de suspendre la colonne de bétonnage pour
mettre en place un élément de forme conique (entonnoir), cet élément a pour but
de faciliter le bétonnage et de diriger le béton provenant de la toupie dans la
colonne de bétonnage
 |

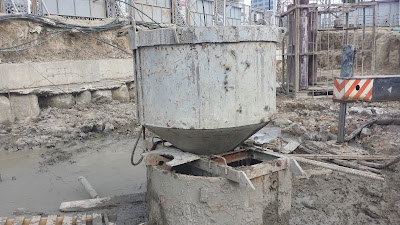

| Figure : Représente le système de freinage et l’entonnoir |
Analyse Technique : Le Tube Plongeur et l'Effet Tremie
Le système décrit précédemment repose sur le principe de la "méthode à l'entonnoir" ou bétonnage par tube plongeur (Tremie Concrete). La colonne de bétonnage doit être parfaitement étanche pour éviter toute contamination du béton par la boue de forage ou l'eau souterraine. Le graissage des joints mentionné est vital, non seulement pour le montage, mais surtout pour assurer une déconnexion rapide lors de la remontée sous pression. Un retard de quelques minutes dans le démontage d'un élément peut suffire à ce que le béton commence sa prise, bloquant ainsi toute la colonne.
Le rôle du diamètre du tube
Le choix d'un diamètre allant jusqu'à 30 cm n'est pas anodin. Il doit être proportionné à la taille maximale des granulats (Dmax) du béton utilisé. En règle générale, le diamètre intérieur du tube doit être au moins 5 à 8 fois supérieur à la taille du plus gros granulat pour éviter tout risque de voûtage ou de bouchon à l'intérieur de la colonne.
Lors de la mise
en place du tube plongeur au fond de forage, il est recommandé de remonter le
tube de 30-50 cm pour que le béton vient avec une grande pression pour
bien frapper le fond de forage et en fin de bétonnage le premier béton pollué
reste à la tête du pieu, ce qui permet de l’éliminer par le recépage. De plus
le tube plongeur permet d’éviter le phénomène de ségrégation du béton, parce
qu’il limite la hauteur de chute de béton le maximum possible, il permet aussi
de limiter les éboulements de sol
 |
| Figure : Mise en place du tube plongeur |
Stratégies Avancées : La Gestion du "Bouchon" Initial
Une étape cruciale, souvent source d'erreurs, est l'amorçage du bétonnage. Avant de verser le premier volume de béton, il est impératif d'insérer un "bouchon" (souvent une balle en mousse ou un disque biodégradable) dans le tube. Ce bouchon agit comme un piston, séparant physiquement le béton de la boue présente dans le tube. Sans ce dispositif, le premier mètre cube de béton se mélangerait intimement à la boue de forage, créant une base de pieu de piètre qualité.
La dynamique du béton en fond de forage
La recommandation de remonter le tube de 30-50 cm crée une énergie cinétique suffisante pour chasser les déblais de forage (sludge) restés en suspension. Le béton, plus dense que la boue, vient littéralement "balayer" le fond du forage. Cette action assure un contact béton-sol optimal, essentiel pour la portance de pointe du pieu.
Le coulage de pieu
fait de petite à petite sans mouvement de la colonne de bétonnage, et la mesure
de la hauteur de béton de temps en temps est obligatoire parce que dans un
certain volume passé, il est important de réduire la longueur de la colonne de
bétonnage à l’aide d’une grue de manutention, car la pression du béton exercée
à l’extérieur de la colonne, ainsi qu’à l’intérieur, peut empêcher le retrait
de celle-ci et la colonne peut être perdue. Il est donc important de pouvoir
réaliser cette « coupure » régulièrement, et en même temps le tube plongeur
doit être plongé dans le béton avec une certaine hauteur (souvent 4 m)
pour assurer une bonne continuité du béton
 |
| Figure : Coulage de pieu |
Conseils d'Experts : Courbe de Bétonnage et Hors-Profil
Une bonne pratique de chantier consiste à tracer, en temps réel, une courbe de bétonnage (volume versé par rapport à la hauteur atteinte). Si la hauteur monte trop vite par rapport au volume injecté, cela peut indiquer un éboulement des parois. Si elle monte trop doucement, on fait face à un "hors-profil" (le béton remplit des cavités latérales).
L'importance de l'immersion minimale
Maintenir une immersion de 4 mètres (et jamais moins de 2 mètres) est la règle d'or. Si par accident le tube plongeur sort du béton ("coup de feu"), le bétonnage doit être arrêté. La boue s'engouffrerait alors dans le béton frais, créant une discontinuité structurelle majeure. Dans un tel cas, des mesures correctives comme le carottage ou l'injection de résine peuvent s'avérer nécessaires.
 |
| Figure : Recyclage de la boue |
Lors de la récupération
de la boue, il ne faut pas oublier d’ajouter l’eau dans le forage, car la boue
devient très fluide et ça va bien aider la pompe de la récupérer
Le tube plongeur
doit être relevé par élément d’une façon régulière jusqu’à la fin du bétonnage,
en plus le nettoyage de ce tube est obligatoire pour la réutilisation à la
prochaine fois
 |

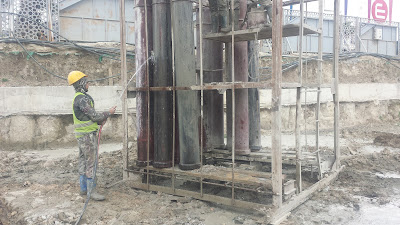

| Figure : Nettoyage du tube plongeur |
Outils Utiles et Innovation dans le Recyclage
L'aspect environnemental du bétonnage est aujourd'hui primordial. Les unités de dessablage (Bentonite Desanding Plant) permettent de séparer le sable de la boue remontée, garantissant que la boue réutilisée conserve ses propriétés thixotropiques. Une boue trop chargée en sable devient trop dense, gênant la remontée du béton et augmentant le risque d'emprisonner des poches de sédiments dans le pieu.
Nettoyage et durabilité du matériel
Le nettoyage rigoureux à l'eau haute pression des tubes plongeurs n'est pas qu'une question de propreté. Le béton résiduel séché à l'intérieur du tube augmente la rugosité, favorise les blocages futurs et peut même contaminer chimiquement le béton frais de la gâchée suivante. Une inspection visuelle interne à l'aide d'une lampe est recommandée avant chaque montage.
À la fin de
bétonnage l'extraction de la virole doit pouvoir se faire sans variation
brusque du niveau de béton pour que le pieu à ne pas endommager
Erreurs Fréquentes à Éviter ABSOLUMENT
- Attente prolongée entre deux camions malaxeurs : Le béton doit être coulé de manière continue. Une interruption trop longue crée une "reprise de bétonnage" qui constitue un point de faiblesse structurelle.
- Bétonnage sans contrôle d'affaissement : Le béton doit avoir une consistance fluide (S4 ou S5 au cône d'Abrams) pour s'écouler librement autour des armatures. Un béton trop ferme créera des "nids d'abeille".
- Mauvaise estimation du recépage : Si l'on ne bétonne pas assez haut au-dessus de la cote d'arase, la partie saine du béton ne sera pas atteinte après l'élimination de la couche polluée.
Questions Fréquentes (FAQ) sur le Bétonnage des Pieux
1. Pourquoi coule-t-on le béton du bas vers le haut ?
Cette technique permet au béton de chasser la boue et l'eau vers le haut du forage par gravité, assurant que le béton reste pur et non contaminé à l'intérieur du fût du pieu.
2. Quel est l'intérêt du recépage ?
Le recépage consiste à démolir la partie supérieure du pieu (environ 50 cm à 1 m) qui contient le béton mélangé à la boue de forage, afin de ne conserver que le béton sain pour la liaison avec la structure supérieure.
3. Que faire si le tube plongeur se bouche pendant le coulage ?
Il faut essayer de le débloquer par de légers mouvements verticaux. Si cela échoue, la colonne doit être remontée, nettoyée et le bétonnage doit être repris selon une procédure spécifique pour assurer la liaison entre l'ancien et le nouveau béton.
4. Pourquoi graisser les joints des tubes plongeurs ?
Le graissage assure l'étanchéité parfaite contre l'eau et facilite le démontage rapide des éléments de tube sous la pression du béton frais.
Les
matériels utilisés
Les matériels utilisés pour cette phase sont :
Grue de manutention
Ruck de bétonnage
Colone de bétonnage
Frein de bétonnage
Entonnoirs de forme ronde
Camion malaxeur pour le béton
Centrale à boue
Conclusion Professionnelle
En conclusion, la phase de bétonnage des pieux est un exercice d'équilibre technique entre la rhéologie du matériau et la mécanique du fluide de forage. La rigueur dans l'application des procédures décrites, de l'installation du tube plongeur à l'extraction de la virole, est la seule garantie de la qualité des fondations. Une surveillance constante des volumes et des pressions permet d'anticiper les problèmes géotechniques et d'assurer la pérennité de l'ouvrage.
Nous encourageons tous les professionnels du secteur à maintenir une vigilance absolue lors de ces opérations. La réussite d'un projet de construction commence par la solidité de ses bases.
Vous souhaitez approfondir vos connaissances en génie civil ?
Partagez cet article avec vos collègues ingénieurs ou posez-nous vos questions en commentaire !
