La phase de ferraillage des pieux
L'Excellence Technique dans la Phase de Ferraillage des Pieux Forés
La réalisation de fondations profondes représente l'un des défis les plus critiques du génie civil moderne. Dans un contexte d'urbanisation croissante et de construction sur des terrains de plus en plus complexes, la maîtrise de la phase de ferraillage des pieux est devenue une compétence indispensable pour garantir la pérennité des ouvrages d'art et des bâtiments de grande hauteur. Le ferraillage ne se limite pas à une simple insertion d'acier dans un forage ; c'est un processus d'ingénierie précis qui assure la liaison entre la structure superficielle et le sol porteur, permettant de résister aux efforts de compression, de traction et de flexion.
L'importance actuelle de ce sujet réside dans l'évolution des normes de sécurité (comme l'Eurocode 7 et 8) et l'exigence de durabilité des infrastructures. Un ferraillage mal conçu ou mal positionné peut entraîner des tassements différentiels catastrophiques ou une corrosion prématurée des armatures, compromettant l'intégrité de l'ensemble du projet. Cette analyse approfondie détaille chaque étape cruciale, depuis le curage du fond jusqu'au contrôle post-insertion.
La phase de ferraillage des pieux
A la fin de
foration, le curage du fond de forage est indispensable, parce qu’il consiste à
éliminer correctement la totalité des sables situés au fond à partir de
l’utilisation d’une boue bentonitique, cette opération de nettoyage est basée
juste sur l’ajout et le recyclage de la boue neuve en même temps à l’aide de
deux tubes foncés dans le forage, l’un pour ajouter la boue et l’autre pour
remonter de ce dernier au dessableur pour le recycler. Pour que le fond de
forage est bien nettoyé, le dessableur s’arrête son opération de séparer le
sable et la boue, et aussi la nouvelle boue doit répondre aux critères situés
par le laboratoire
 |
Le Rôle Crucial de la Boue Bentonitique
La boue bentonitique mentionnée précédemment n'est pas un simple fluide de forage. Ses propriétés thixotropiques lui permettent de maintenir les parois du forage par pression hydrostatique tout en facilitant la remontée des sédiments lors du curage. Un paramètre souvent négligé est la viscosité Marsh et la densité de cette boue. Si la boue est trop chargée en sable, elle risque de sédimenter après l'arrêt de la circulation, créant une couche meuble au fond du pieu, ce qui réduirait drastiquement la portance de pointe.
Un bon nettoyage
du fond de forage permet de bétonner dans des conditions satisfaisantes et
surtout à obtenir un bon contact béton-sol (en pointe notamment)
Analyse Technique du Contact en Pointe
Le contact béton-sol en pointe est le garant du transfert des charges verticales. Dans le cas des pieux dits "portant en pointe", la moindre présence de déblais non nettoyés peut entraîner un tassement de l'ouvrage dès sa mise en service. C'est pourquoi le curage est suivi d'une phase de validation rigoureuse où la propreté est inspectée par des méthodes directes ou indirectes.
Après le curage et la mesure de profondeur de forage, la vérification et l’acceptation de ferraillage doivent pouvoir se faire par le responsable du bureau d’études avant de la mise en place des armatures dans le forage. Dans le cas d’accord par le responsable, la mise en place des armatures doit absolument respecter les règles suivantes
La manutention et la mise en place des
armatures doivent être à l’aide de la grue de manutention
 |
| Figure : Manutention des armatures de pieu |
Stratégies Avancées de Manutention des Cages
La manutention d'une cage d'armature peut atteindre des longueurs dépassant les 30 mètres. Une stratégie avancée consiste à utiliser des élingues équilibrées et des palonniers pour éviter toute déformation plastique de l'acier lors du levage. La "mise en flèche" de la cage durant son redressement doit être calculée par le bureau d'études pour s'assurer que les soudures de maintien ne lâchent pas sous le poids propre des barres longitudinales.
Il est également recommandé d'utiliser des écarteurs (ou "galettes") en béton ou en plastique haute densité tous les 2 à 3 mètres sur toute la circonférence de la cage. Ces accessoires garantissent l'enrobage minimal requis par les normes de durabilité, empêchant le contact direct entre l'acier et le sol naturel.
.jpeg "Soudure des cages des armatures") |

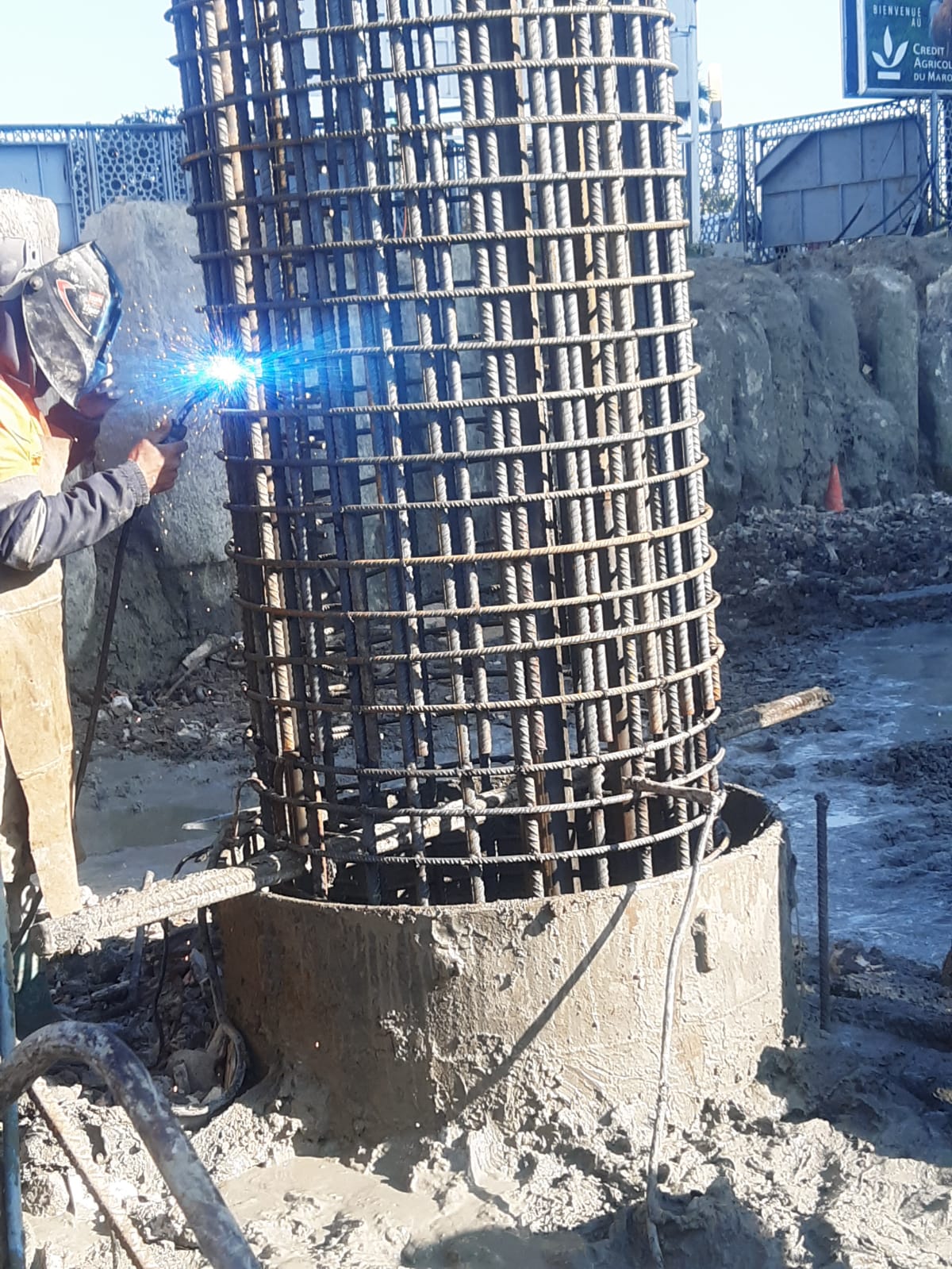

| Figure : Soudure des cages des armatures |
Le dernier tronçon de cage d’armatures est soudé avec la virole, pour suspendre des cages des armatures, ainsi
pour faciliter la mise en place de tubes plongeur et le bétonnage
Les cages des armatures sont remontées
de 30-50 cm par rapport au fond de forage, pour que le béton à
la base de pieu possède des bonnes caractéristiques mécaniques, en plus
à la fin de bétonnage le premier béton pollué reste à la tête du pieu ce qui permet
l’éliminer par le recépage
Le Processus de Recépage et Qualité du Béton
Comme souligné dans le texte, le remontage de la cage de 30 à 50 cm est une technique essentielle. Pourquoi ? Parce que lors du bétonnage sous boue, le front de béton monte en poussant la boue et les impuretés vers le haut. Cette zone de mélange béton/boue, appelée "béton de mauvaise qualité", doit se retrouver au-dessus de la cote d'arase finale. Le recépage consiste à démolir mécaniquement cette partie supérieure pour ne conserver que le béton sain, structurellement apte à supporter les charges.
Contrôle avant le bétonnage
Contrôle de la profondeur du forage
avant bétonnage à l’aide d’un décamètre plombé, pour vérifier l’absence
d'éboulement dans le forage
Le contrôle des armatures, pour but de
vérifier le ferraillage des cages, ainsi la position des tubes d’auscultation
avant de la mise en place les armatures dans le forage
Le contrôle de la descente de la cage par le topographe, pour assurer un bon centrage de la cage surtout dans notre cas on a des terrains sableux susceptibles à l’éboulement ce qui engendre un hors profil important
Analyse des Erreurs Fréquentes et Solutions d'Experts
1. Défaut de Verticalité de la Cage
Une erreur fréquente est la descente de la cage avec une légère inclinaison. Si le topographe ne vérifie pas l'alignement dès les premiers mètres, la cage peut heurter les parois du forage, provoquant des éboulements localisés qui souilleront le béton. Conseil d'expert : Utilisez un centreur de guidage en tête de forage (virole de guidage) pour stabiliser le premier tronçon.
2. Rupture des Points de Soudure
Sous l'effet des secousses lors de la descente, des points de soudure mal réalisés peuvent lâcher, provoquant un resserrement des barres (effet "lanterne"). Cela bloque le passage du béton et crée des nids d'abeilles (vides dans le béton). Il est impératif de réaliser des soudures de résistance et non de simples soudures de pointage sur les cerces de renfort.
3. Mauvaise Gestion des Tubes d'Auscultation
Les tubes d'auscultation sonique servent à vérifier l'homogénéité du pieu après durcissement. S'ils sont déformés ou mal attachés à la cage, ils deviennent inutilisables, forçant l'entreprise à réaliser des carottages coûteux. Assurez-vous qu'ils soient remplis d'eau claire et bouchés hermétiquement immédiatement après leur pose.
Problème
particulier
Après de bien
nettoyer le forage, la mesure de la profondeur doit effectuer à l’aide d’un
décamètre plombé pour vérifier est ce qu’il y a des éboulements du terrain au
fond forage ou pas, parce que ces éboulements nous indiquent que la profondeur
n’est pas atteinte à la profondeur souhaitée
Les
solutions
S’il y a
ces éboulements, alors on propose les solutions suivantes
Un bon nettoyage de forage, mais cette
fois à l’aide de la machine foreuse
Une demande supplémentaire d’une quantité de béton pour bien remplir les
vides dans le forage à cause de ces éboulements
Outils Utiles et Technologies Modernes
- Sondes de KODEN : Pour mesurer précisément la géométrie du forage et détecter les hors-profils ou éboulements de parois avant la descente de la cage.
- Logiciels de calcul d'armatures : Comme Robot Structural Analysis ou des feuilles Excel spécialisées pour vérifier les longueurs de recouvrement selon l'Eurocode 2.
- Décamètres laser plombés : Pour une précision millimétrée de la profondeur réelle du forage.
- Dessableurs haute performance : Pour garantir une boue de recyclage avec un taux de sable inférieur à 1% avant bétonnage.
FAQ : Questions Fréquentes sur le Ferraillage des Pieux
1. Pourquoi ne peut-on pas poser la cage directement au fond du forage ?
Le contact direct empêcherait le béton d'enrober le bas des armatures, provoquant une corrosion immédiate et une perte de portance. Un espace de 30 à 50 cm assure que la base du pieu est constituée de béton sain.
2. Quelle est la fonction principale de la virole lors du ferraillage ?
La virole sert de guide en tête de forage, protège les parois contre les chocs de la cage et permet de suspendre l'armature à la cote précise avant le début du bétonnage.
3. Que faire si la cage refuse de descendre jusqu'au fond ?
Il ne faut jamais forcer avec la grue. Cela indique soit un éboulement majeur, soit un hors-profil. Il faut ressortir la cage et procéder à un nouveau curage avec la foreuse.
4. Comment assurer le centrage de la cage dans un forage de grand diamètre ?
L'utilisation de galettes d'enrobage (écarteurs) réparties sur toute la circonférence est la seule méthode fiable pour garantir un enrobage uniforme de 5 à 7 cm selon les spécifications.
5. Est-il possible d'utiliser des armatures galvanisées ?
Bien que rare, cela est possible dans des environnements extrêmement agressifs (milieu marin), mais la conception doit alors prévoir une compatibilité totale avec le type de béton utilisé.
Conclusion et Appel à l'Action
La phase de ferraillage est l'étape où la théorie de l'ingénieur rencontre la réalité du terrain. Comme nous l'avons vu, le succès de cette opération repose sur une synergie parfaite entre le curage rigoureux, une manutention précise et des contrôles systématiques. Ignorer un détail, comme la qualité de la boue ou le centrage de la cage, peut compromettre la structure entière.
Points clés à retenir :
- Le nettoyage (curage) est le socle d'une bonne portance en pointe.
- La suspension de la cage garantit la qualité du béton de base.
- Le contrôle topographique prévient les problèmes de hors-profil.
Vous souhaitez approfondir vos connaissances sur les techniques de forage ou partager votre expérience de chantier ? N'hésitez pas à laisser un commentaire ci-dessous ou à explorer nos autres ressources techniques.
