La phase de forage des pieux
La phase de forage des pieux:
Cette étape consiste à forer, c'est-à-dire la réalisation de l'excavation des terres par l'utilisation d’une machine foreuse. Au début de forage il est nécessaire de vérifier la verticalité de la machine (la verticalité de la tige de forage), et après d’un premier mètre de forage l’ajout d’une boue (mélange d’eau et la matière de bentonite) est essentiel pour que les parois de forage ne s’affaissent pas. En tête du trou de forage notamment après de 2,5 m de la foration, il faut mettre en place une virole de longueur 5 m, cette virole qui permet de
Éviter les éboulements de sols.
La sécurité du personnel.
Le guidage de l’outil lors de forage.
 |
|
.Figure : Mise en place de la virole |
Processus d’excavation:
 |

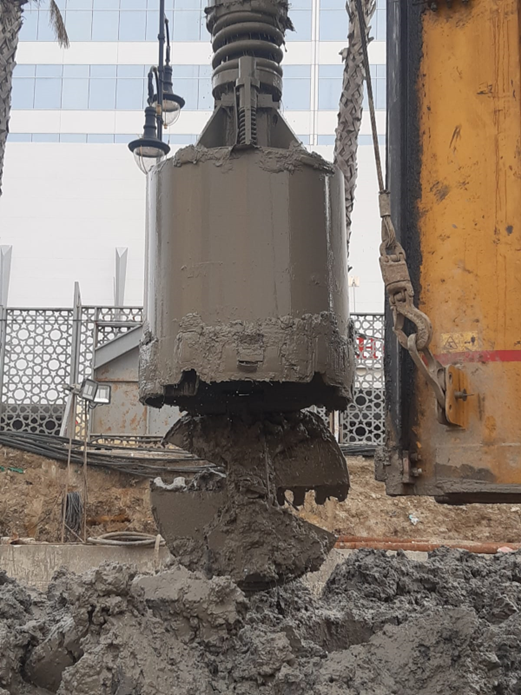

| .Figure : Excavation des terres par une bucket |
Pendant toute la durée du forage, les parois de l’excavation sont maintenues par une boue bentonitique, cette technique nécessite l’installation d’une centrale pour fabriquer ce fluide
 |
|
.Figure : Fabrication de la boue |
Remarque:
Avant de commencer le forage, il faut respecter le plan de pilotage, parce qu’il contient toutes les informations principales de chaque pieu et surtout l’ordre d’exécution des pieux. Pour éviter le désordre des pieux voisins, il faut attendre au moins 48 heures avant de débuter le forage d’un pieu voisin
Les matériels utilisés:
Les matériels utilisés pour cette phase sont :
La machine foreuse de marque XCMG XR220D.
Bucket.
Centrale à boue.
La virole.
Pelle mécanique.
Contrôle pendant cette phase :
Contrôle de la verticalité de la machine avant le démarrage de forage, car la verticalité de Kelly conditionne la bonne verticalité des forages
Contrôle visuel de la nature de sol en fonction de la profondeur pour comparer la coupe de forage avec la coupe géotechnique (résultats des sondages)
Contrôle de la boue de forage, ce contrôle comprend la mesure de la densité et de la viscosité et la teneur en sable au cours de la réalisation de chaque élément de fondation
Importance actuelle du forage dans les fondations profondes
Le forage des pieux représente l'épine dorsale du génie civil moderne. Dans un contexte où l'urbanisation s'intensifie et où les sols de surface deviennent de plus en plus encombrés ou instables, la capacité à transférer des charges massives vers des couches géologiques profondes et résistantes est impérative. La phase de forage n'est pas simplement une opération mécanique d'excavation ; c'est le moment critique où les données théoriques issues de l'étude géotechnique rencontrent la réalité physique du terrain.
L'importance de cette phase réside également dans sa capacité à minimiser les nuisances sonores et vibratoires par rapport au battage traditionnel de pieux. Dans les zones urbaines denses, le forage sous boue ou à la tarière permet de construire des infrastructures majeures (métros, gratte-ciels, ponts) sans compromettre la stabilité des bâtiments mitoyens. Une exécution parfaite garantit non seulement la pérennité de l'ouvrage, mais optimise aussi les coûts en évitant les surconsommations de béton dues à des parois irrégulières.
Stratégies avancées pour un forage de haute précision
1. Optimisation du cycle de forage Kelly
La technologie Kelly, utilisée par des machines comme la XCMG XR220D, permet d'atteindre des profondeurs importantes avec une grande flexibilité. La stratégie avancée consiste à adapter la vitesse de rotation et la pression sur l'outil (pull-down) en fonction des strates rencontrées. Dans les terrains rocheux, une vitesse lente avec une pression élevée préserve l'outil et assure une verticalité parfaite.
2. Gestion intelligente du fluide de stabilisation
Au-delà du simple mélange, la stratégie moderne utilise des polymères de synthèse en complément de la bentonite pour améliorer la thixotropie de la boue. Cela permet une meilleure suspension des déblais et facilite le recyclage du fluide via des dessableurs haute performance, réduisant ainsi l'impact environnemental du chantier.
3. Guidage laser et monitoring en temps réel
L'intégration de capteurs électroniques sur la tige de forage permet au conducteur de machine de corriger instantanément tout déviement. Cette approche garantit que l'excentricité finale du pieu reste bien en deçà des tolérances de calcul du bureau d'études structure.
Erreurs fréquentes et comment les éviter
- Mauvais curage du fond de forage : L'accumulation de sédiments au fond du trou réduit considérablement la résistance à la pointe du pieu. Solution : Utiliser un bucket de curage spécifique en fin de forage.
- Instabilité du niveau de boue : Si le niveau de boue descend en dessous de la nappe phréatique, le risque d'éboulement est immédiat. Solution : Maintenir en permanence le niveau de boue à au moins 1,5 mètre au-dessus de la nappe.
- Vitesse de remontée excessive : Remonter le bucket trop vite crée un effet de piston qui peut aspirer les parois du forage. Solution : Imposer une vitesse de remontée contrôlée pour permettre au fluide de circuler autour de l'outil.
- Omission du contrôle de verticalité : Un pieu hors-plomb peut entraîner des moments de flexion non prévus dans la structure. Solution : Vérifier la verticalité à chaque ajout de tige Kelly.
Conseils d'experts pour une exécution sans faille
Selon les ingénieurs géotechniciens chevronnés, la clé d'un bon forage réside dans la préparation de la plateforme de travail. Une machine stable est la condition sine qua non d'un forage vertical. De plus, il est conseillé de ne jamais laisser un forage ouvert trop longtemps avant le bétonnage ; l'altération des parois par le contact prolongé avec l'eau ou la boue peut diminuer le frottement latéral du pieu.
Un autre conseil précieux concerne l'analyse des déblais. Le conducteur de forage doit être formé pour identifier les changements de nature de sol. Si la roche saine est rencontrée plus tôt ou plus tard que prévu dans le rapport de sol, il est impératif d'ajuster la profondeur de l'ancrage pour garantir la capacité portante spécifiée.
Outils utiles et équipements spécifiques
| Équipement | Fonction Spécifique |
|---|---|
| Tarière (Auger) | Utilisée pour les sols cohérents et les roches tendres pour une extraction rapide. |
| Bucket de curage | Fond plat conçu pour nettoyer les sédiments fins au fond de l'excavation. |
| Trépan (Core Barrel) | Indispensable pour carotter les roches très dures ou le béton armé. |
| Balance de Baroïd | Instrument de précision pour mesurer la densité de la boue de forage sur site. |
| Dessableur | Équipement de la centrale à boue servant à extraire le sable du fluide recyclé. |
Exemples pratiques et retour d'expérience
Prenons l'exemple d'un chantier en bord de mer où le sol est constitué de sable boulant. Sans l'utilisation d'une boue bentonitique de haute densité et d'une virole longue, le forage s'effondrerait systématiquement. Dans ce cas, l'équipe a dû ajuster la viscosité de la boue (mesurée au cône de Marsh) à 45 secondes pour assurer le maintien des parois jusqu'à la couche d'argile raide située à 25 mètres de profondeur.
Un autre cas concret concerne l'utilisation de la XCMG XR220D sur un terrain rocheux calcaire. L'utilisation d'un bucket standard entraînait une usure prématurée des dents. Le passage à un bucket équipé de pics en carbure de tungstène a permis d'augmenter la productivité de 40% tout en garantissant un diamètre de forage constant sur toute la hauteur.
FAQ - Questions Fréquentes sur le Forage
Pourquoi la boue bentonitique est-elle préférée à l'eau claire ?
La bentonite possède des propriétés thixotropiques. Au repos, elle forme un "gel" qui exerce une pression hydrostatique sur les parois du forage, empêchant ainsi l'éboulement des sols meubles et l'infiltration d'eau souterraine.
Quelle est la fonction principale de la virole ?
La virole sert de protection contre l'effondrement des couches de surface instables, garantit la sécurité des ouvriers autour du trou et sert de guide physique pour assurer que l'outil de forage démarre parfaitement dans l'axe vertical.
Comment savoir si on a atteint le "bon sol" ?
L'identification se fait par le contrôle visuel des déblais remontés par le bucket et par le suivi de la résistance au forage (couple de la machine). Ces indices doivent correspondre aux profondeurs indiquées dans le rapport de sondage géotechnique.
Peut-on forer à proximité immédiate d'un pieu fraîchement bétonné ?
Non, il faut respecter une règle de distance et de temps (souvent 48 heures) pour éviter que les vibrations du forage ou la pression de la boue ne déforment le béton encore frais du pieu voisin.
Qu'est-ce que le "Kelly" sur une foreuse ?
Le Kelly est une tige télescopique qui transmet le couple de rotation et la force de poussée du moteur de la machine à l'outil de forage (bucket ou tarière). Sa longueur détermine la profondeur maximale que la machine peut atteindre.
