Essai au scléromètre (SCHMIDT)
Les problèmes de
qualité rencontrés dans les structures en béton apparaissent à différentes
phases de la réalisation des ouvrages, c'est pour cette raison que depuis longtemps
il y a une demande accrue pour des méthodes plus précises, et en même temps
plus souples d’évaluation de la qualité du béton, on parle ici sur le
contrôle non destructif du béton. Dans cet article, on va concentrer
seulement à l’essai au scléromètre.
L'Importance actuelle du contrôle non destructif dans le BTP
Dans le contexte moderne du génie civil, la durabilité des infrastructures est devenue une priorité absolue. Face au vieillissement des parcs immobiliers et des ouvrages d'art (ponts, barrages, tunnels), les ingénieurs et experts en pathologie du béton doivent s'appuyer sur des outils de diagnostic rapides et fiables. Le contrôle non destructif (CND) permet d'ausculter une structure sans porter atteinte à son intégrité physique, évitant ainsi les carottages systématiques qui sont coûteux, lents et potentiellement fragilisants.
Le scléromètre s'inscrit parfaitement dans cette démarche de maintenance préventive et de contrôle qualité en temps réel. Il permet non seulement de vérifier la conformité du béton par rapport aux spécifications du projet, mais aussi d'identifier les zones nécessitant des investigations plus poussées. À l'heure de la transition numérique, ces données de surface sont essentielles pour alimenter les modèles de simulation de durée de vie des structures.
Définition et Modèles de Scléromètres
Essai au scléromètre :
Est un essai
rapide et facile à mettre en œuvre, et apporte de surcroît une réponse globale
à l’échelle d’une structure ou d’un ouvrage, dans le cadre de contrôles
d’ouvrages neufs ou en construction comme de diagnostics d’état d’ouvrages
anciens.
Il existe
plusieurs modèles de scléromètres selon le type de recul ainsi que l’énergie
d’impact, le modèle le plus utilisé est le scléromètre SCHMIDT.
L'évolution vers le scléromètre numérique
Bien que le modèle analogique de type N (énergie d'impact standard de 2,207 Nm) reste la référence sur les chantiers, les versions numériques gagnent du terrain. Ces derniers permettent un enregistrement automatique des mesures, le calcul instantané de la moyenne et de l'écart-type, ainsi que le transfert des données vers des logiciels de diagnostic. Cela réduit considérablement les erreurs de lecture humaine et facilite la traçabilité des contrôles sur les grands chantiers de génie civil.
But d’utilisation et domaines d'application
But d’utilisation :
Cet essai permet
de suivre les changements des propriétés du béton dans le temps, c’est-à-dire
la délimitation de zones dégradées (incendie, gel, etc) ou de zones présentant
des caractéristiques mécaniques différentes. Et il permet ainsi d’évaluer de la
dureté et de l’homogénéité de surface d’un parement en béton.
Applications spécifiques dans le diagnostic d'ouvrage
Le scléromètre est particulièrement utile dans les cas suivants :
- Évaluation après sinistre : Déterminer l'étendue des dégâts après un incendie en comparant les indices de rebondissement des zones chauffées avec les zones saines.
- Contrôle du décoffrage : Vérifier si le béton a atteint une dureté suffisante pour permettre le décoffrage des dalles ou des poteaux en toute sécurité.
- Vérification de l'homogénéité : S'assurer que le béton livré et coulé présente des caractéristiques constantes sur l'ensemble d'un voile ou d'un tablier de pont.
- Diagnostic de carbonatation : Identifier les zones où la couche superficielle du béton est devenue plus dure (mais plus fragile) à cause de réactions chimiques avec le CO2 atmosphérique.
Principe physique et fonctionnement de l'appareil
Principe :
Le principe de base de l’essai au scléromètre consiste à projeter une masse sur la surface du béton avec une énergie initiale constante. Suite au choc, une partie de l’énergie est absorbée par le béton, l’autre partie provoque le rebondissement de la masse. L’énergie d’impact est produite par un système de ressorts dont l’amplitude du mouvement de recul en fonction de : l’énergie de recul, caractéristiques des systèmes de ressorts.

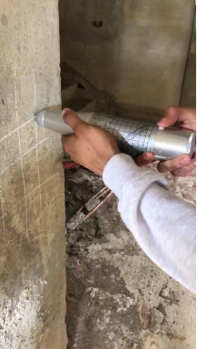

Figure 1: Evaluation de la résistance de béton.
La mesure de la
dureté au choc permet d’évaluer la résistance d’un béton de manière non
destructive.
Comprendre l'indice de rebondissement (R)
L'indice de rebondissement est une valeur sans unité qui reflète la dureté de la couche superficielle du béton (environ les 25 à 30 premiers millimètres). Plus le béton est résistant et compact, moins il absorbe d'énergie par déformation plastique lors de l'impact, et plus la masselotte rebondit loin. Il est crucial de comprendre que cet essai mesure une propriété de surface, qui doit ensuite être corrélée à la résistance à la compression (en MPa) via des courbes de conversion fournies par le fabricant ou établies par étalonnage sur site.
Méthodologie : Les étapes pour réussir un essai au scléromètre
Les étapes
pour réussir un essai scléromètre :
Pour avoir des
résultats fiables, il faut suivre les étapes suivantes :
1. Préparation de la surface
1-Préparation
de la surface :
Les mesures
doivent être effectuées sur des surfaces lisses et nettes ne présentant pas de
nids de gravier, des écaillages, de texture grossière, de porosité élevée ou des
armatures affleurantes.
2. Définition de la grille de mesure
2-Points de mesures :
La surface de
mesures doit être divisée en zones de 400 cm² au moins, et structurée en
une grille de points de mesure ayant pour un espacement d = 30÷50 mm.
Les points de mesures extrêmes doivent être au moins à 30 mm des bords
de la surface testée.
3. Exécution des mesures d'indice
3-Mesure de l’indice
de rebondissement :
L’indice de
rebondissement est la mesure enregistrée sur une échelle graduée fixe par
rapport au bâti de l’appareil de scléromètre. Après la projection d’une
masselotte chargée par ressort sur une tige métallique en contact avec la
surface du béton, cette mesure est en fonction de l’angle d’inclination de
l’appareil by rapport à l’horizontal.
4. Étalonnage et Contrôle de l'appareil
4-Étalonnage de l’appareil :
Le scléromètre doit être contrôlé par des essais
d’étalonnage, car les constantes des ressorts changent après plusieurs
utilisations.
Facteurs d'influence et limites de l'essai
Pour interpréter correctement les résultats d'un essai au scléromètre, il est impératif de prendre en compte les facteurs qui peuvent fausser l'indice de rebondissement :
- Humidité du béton : Un béton saturé d'eau donnera un indice de rebondissement plus faible (jusqu'à 20% de moins) qu'un béton sec de même résistance.
- Âge du béton : La dureté de surface augmente avec le temps, notamment à cause de la carbonatation, ce qui peut conduire à surestimer la résistance des vieux bétons.
- Type de granulats : Des granulats très durs ou, au contraire, poreux influencent le rebond. La masselotte doit frapper la pâte de ciment et non un gros granulat affleurant.
- Épaisseur de l'élément : Les éléments minces (moins de 100 mm) ou mal maintenus peuvent vibrer sous l'impact, dissipant l'énergie et réduisant l'indice R.
- État de surface : Une surface rugueuse doit être meulée avec une pierre abrasive (souvent fournie avec l'appareil) pour obtenir une surface plane indispensable à la mesure.
Stratégies avancées : Combiner le scléromètre avec d'autres essais
Pour augmenter la fiabilité du diagnostic, les experts utilisent souvent la méthode combinée (SonReb). Elle consiste à associer les mesures du scléromètre avec celles de la vitesse de propagation des ultrasons. Alors que le scléromètre évalue la peau du béton, les ultrasons renseignent sur la qualité du béton au cœur de l'élément. La combinaison des deux paramètres permet de réduire l'erreur d'estimation de la résistance à moins de 10-15%, contre 25% pour le scléromètre seul.
Étalonnage sur carottes : La méthode de référence
La norme NF EN 13791 recommande de calibrer le scléromètre en effectuant quelques carottages sur l'ouvrage. On mesure l'indice de rebondissement à l'endroit précis où la carotte sera extraite. Une fois la carotte testée en laboratoire à la presse hydraulique, on obtient un point de calage réel pour ajuster la courbe de conversion de l'appareil à la formulation spécifique du béton testé.
Exemple pratique et Analyse des résultats
Exemple d’un
essai effectué, ainsi leurs résultats :
Lors de la visite
de chantier, le contrôle de la qualité de béton est indispensable, pour cela
les essais sont effectués sur trois éléments principaux : poteau, mur,
poutre.
Le tableau ci-dessous montre la valeur moyenne de la résistance en MPA et la qualité du béton de chaque élément.
Tableau : valeurs de la résistance de chaque élément.
Conseils d'experts pour interpréter les données
Un expert ne se contente pas de la moyenne arithmétique. Pour un diagnostic professionnel, il est recommandé de :
- Écarter les valeurs aberrantes : Si une mesure s'écarte de plus de 6 unités de la moyenne de la série (généralement 9 à 12 impacts), elle doit être supprimée car elle correspond probablement à un vide ou un gros caillou.
- Vérifier la dispersion : Un écart-type élevé au sein d'une même grille de 400 cm² révèle un béton mal vibré ou ségrégé.
- Respecter l'orientation : La force de gravité influence le rebond. Il faut toujours utiliser la courbe de conversion correspondant à l'angle d'utilisation (horizontal, vertical vers le haut, vertical vers le bas).
FAQ : Questions fréquentes sur l'essai au scléromètre
1. Le scléromètre peut-il remplacer l'essai de compression sur éprouvettes ?
Non. Le scléromètre est un outil indicatif et de comparaison. En cas de litige sur la résistance contractuelle d'un béton, seuls les essais destructifs (écrasement d'éprouvettes ou de carottes) font foi juridiquement.
2. Quelle est la fréquence d'étalonnage recommandée ?
Il est conseillé de vérifier l'appareil sur l'enclume de tarage avant chaque série d'essais importante, et d'effectuer un étalonnage complet en laboratoire une fois par an.
3. Peut-on utiliser le scléromètre sur du béton frais ?
L'essai n'est pas fiable sur un béton de moins de 7 jours, car la surface est encore trop "tendre" et absorbe trop d'énergie. L'indice R serait très bas et non représentatif.
4. Pourquoi meuler la surface du béton ?
Le meulage élimine la couche de laitance et les petites irrégularités qui pourraient fausser le contact entre la tige du scléromètre et le béton sain.
5. Quelle est la précision de l'essai ?
Sans étalonnage spécifique, la précision est de l'ordre de +/- 20 à 25%. Avec un calage sur carottes, on peut descendre sous les 15% d'erreur.
Résumé
L'essai au scléromètre demeure l'outil de première intention indispensable pour tout professionnel du diagnostic BTP. Sa rapidité d'exécution et son caractère non destructif en font l'allié idéal pour cartographier la qualité d'un ouvrage massif en un temps record. Cependant, sa simplicité apparente ne doit pas masquer la rigueur nécessaire à son exécution : préparation méticuleuse de la surface, respect des grilles de mesure et interprétation prudente tenant compte des facteurs d'influence.
